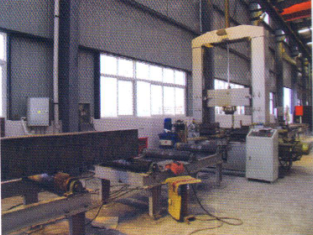

SKHJ-C型卧式翼缘校正机主要用于焊接后的H型钢和T型钢的翼板校正,用于H型钢生产线的翼缘校正,当H型钢完成焊接工序后,在焊接应用的作用下H型钢的翼板会变形,必须进行校正才能 |
SKHJ-C型卧式翼缘校正机主要用于焊接后的H型钢和T型钢的翼板校正,用于H型钢生产线的翼缘校正,当H型钢完成焊接工序后,在焊接应用的作用下H型钢的翼板会变形,必须进行校正才能使用。
SKHJ-C型卧式翼缘校正机由三大部分成:
a、前辊道:总长15000mm、宽度3000mm,前辊道的主要功能是将矫正工件输送给矫正主机。
b、主机:长6500mm、宽2000mm、高2800mm,主机由左、右两个独立的翼缘矫正机组成,主机的主要功能是同时矫正H型钢的两侧翼缘。
c、后辊道:总长15000mm、宽度3000mm,后辊道的主要功能是将矫正好的H型钢输送出去。
SKHJ-C型卧式翼缘校正机采用了卧式矫正的总体结构,左侧翼缘矫正机固定,右侧翼缘矫机可随腹板高度变化在行进中矫正;并采用动力压辊机构立式放置,可同时作垂直、水平两个方向的移动,以适应H型钢中心高度的变化。右侧翼缘矫正机可在轧道上作水平方向移动,当腹板高度发生变化时,右侧主机可在移动中完成翼板的矫正。它的矫正动力为液压系统,实现了大功率线位移的控制,速比大体积小的摆针轮减速机的使用,实现了低速平稳的传动。
|
